【拉削技术】拉削力计算

2021-09-13 17:00:45 767

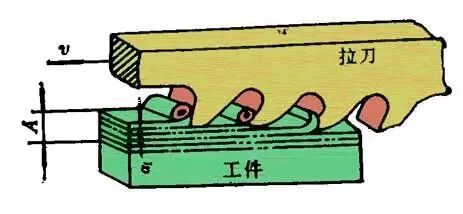

拉削是指利用特制的拉刀逐齿依次从工件上切下很薄的金属层,使表面达到较高的尺寸精度和较低的粗糙度,是一种高效率的加工方法。


金属拉削时,刀具切入工件,使被加工材料发生变形成为切屑所需要的力称为拉削力。

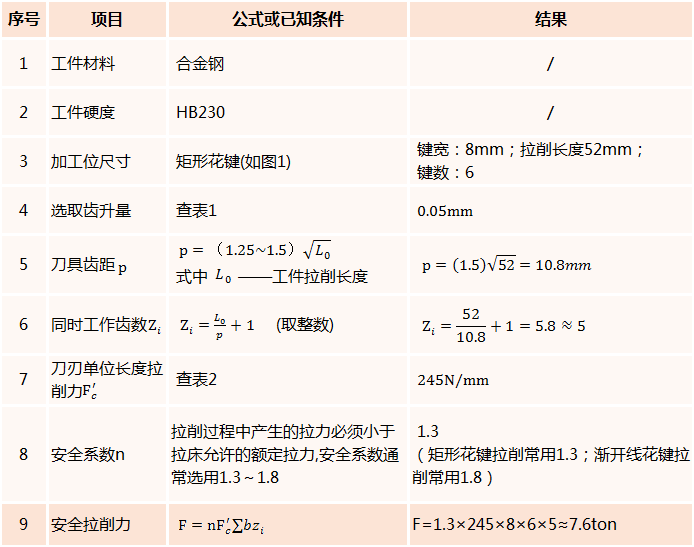

以矩形花键为例

拉床,拉刀,自动化,高端拉床,专用机床,内拉床,外拉床,数控机床,自动化生产线,工业机器人

图1

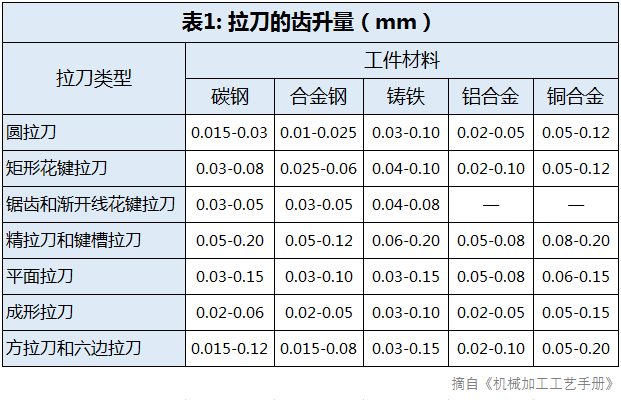

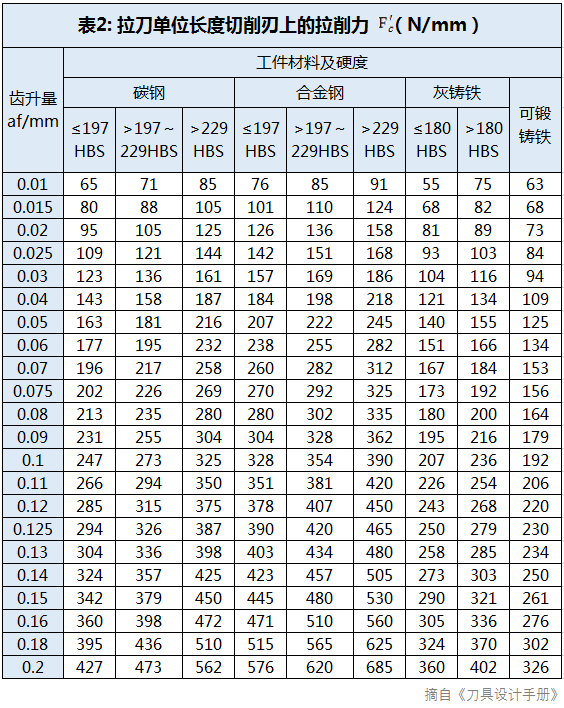

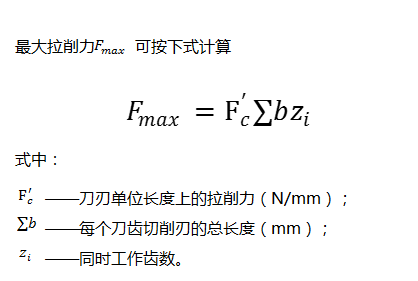

拉力计算方法


 注:  由于拉床属于重负荷切削,拉削力通过工件作用于工作台上,其大小直接影响工作台的变形,当工件的精度要求较高时,实际拉削力应小于机床额定拉力;在拉削过程中,由于刀具的磨损和积削瘤的产生会导致拉削力的增大,建议在选型时工件的计算拉力应小于机床额定拉力的2/3,更利于机床的精度。


在上述案例中,F=F/(2/3)=11.4ton

因此,建议选用额定拉力为15吨的拉床。
