【拉削技术】拉刀

2021-10-27 17:00:36 14

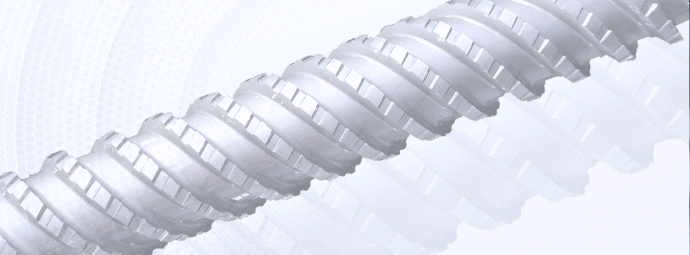

拉刀(刀具)表面上有多排刀齿,各排刀齿的尺寸和形状从切入端至切出端依次增加和变化。当拉刀作拉削运动时,每个刀齿就从工件上切下一定厚度的金属,最终得到所要求的尺寸和形状。

拉刀常用于成批和大量生产中加工圆孔、花键孔、键槽、平面和成形表面等,生产率很高。























拉刀的类型


1. 按工作时受力方向划分

①拉刀:在拉力作用下进行切削的刀具。

②推刀:在压力作用下进行切削的刀具。

③旋转拉刀:在转矩作用下进行切削的刀具。

2. 按结构划分

①整体拉刀:各部为一种材料并制成一体的拉刀。

②焊齿拉刀:焊接或粘接刀齿的拉刀。

③装配拉刀:用两个或两个以上零部件组装而成的拉刀。

④镶齿拉刀:刀齿用机械联接方法直接装在刀体上的拉刀。

3. 按拉削表面划分

①内拉刀:加工工件内表面的拉刀。

②外拉刀:加工工件外表面的拉刀。


1636090225105470.gif  1636090229156764.gif

4. 按切削用途划分

①粗拉刀:粗加工用拉刀。

②精拉刀:精加工用拉刀。

③挤压拉刀:用于挤压被加工表面的拉刀。

④校正拉刀:用于校正被加工表面的形状和尺寸的拉刀。

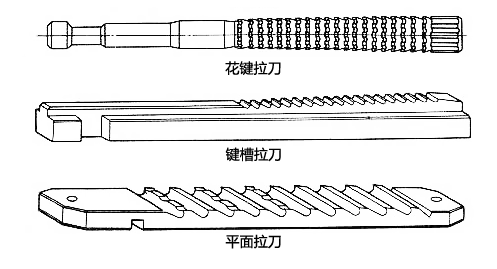

5. 按加工对象划分

拉刀可以分为圆拉刀、键槽拉刀、花键拉刀、平面拉刀、棘齿拉刀、内齿轮拉刀、多边形拉刀、六方拉刀、四方拉刀、复合拉刀、成组拉刀、筒形拉刀及其他拉刀(如双半圆拉刀、槽拉刀、榫槽拉刀、榫齿拉刀以及特形拉刀等)。
























常用拉刀的结构特点

由于各种拉刀加工的表面形状不同,它们的切削刃形状也就各不相同,但拉刀的基本组成部分则是相同的。

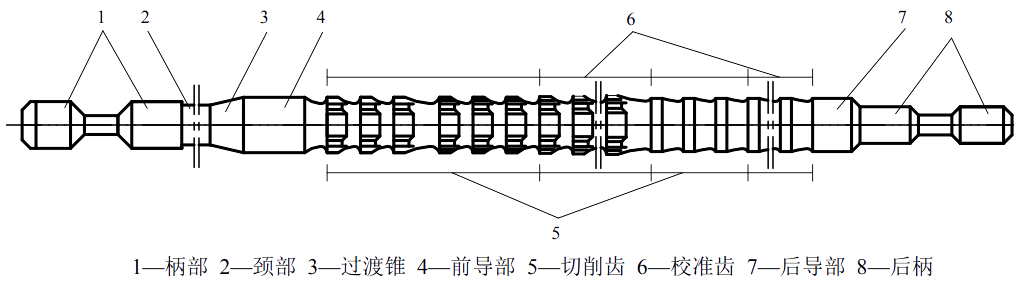

以内拉刀为例:


拉刀由工作部分和非工作部分组成。工作部分包括切削齿与校准齿;而非工作部分通常包括柄部、颈部、过渡锥、前导部、后导部及后柄6个部分。

1. 工作部分

①切削齿:拉刀上起粗加工、精加工作用的刀齿。根据切除余量的不同,分为粗切齿和精切齿。

②校准齿:几个尺寸相同,起校准和储备作用的刀齿。

2. 非工作部分

①柄部:前柄和后柄的总称或单独指前柄。位于拉刀前端用于夹持拉刀和传递动力。

②颈部:前柄与过渡锥之间的连接部分。

③过渡锥:引导拉刀前导部进入工件预加工孔的锥度部分。

④前导部:引导拉刀切削齿正确地进入工件待加工表面的部分。

⑤后导部:保证拉刀最后刀齿正确地离开工件的导向部分。

⑥后柄:拉刀后端用于夹持或支承的柄部。



以上部分内容选自《JB/T 7969-2011 拉刀术语》、

《机械加工工艺手册-拉削、刨削、插削加工》
